凸轮轴正时链条和链轮的清洁与检查

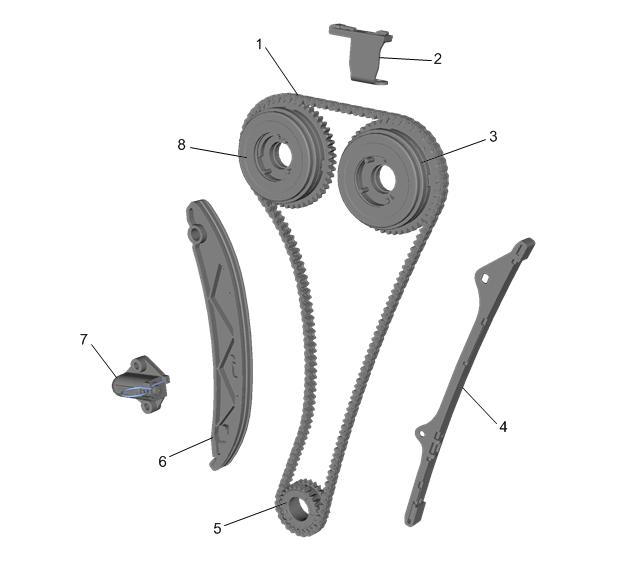

插图编号	部件名称
1	正时链条程序检查正时链条是否粘结，或链节是否磨损。检查正时链条的链节是否松动。检查正时链条的销钉是否松动。如出现粘结、过度磨损或否松动情况，则更换正时链条。
2	正时链条上导板程序检查导板表面是否磨损。检查导板表面是否开裂或破损。检查导板底部是否开裂或损坏。如有损坏则更换导板。
3	排气相位调节器程序检查相位调节器是否损坏。如有损坏则更换调节器。
4	正时链条定轨程序检查正时链条定轨是否损坏。如有损坏则更换正时链条定轨。
5	曲轴链轮程序检查曲轴链轮是否损坏。如有损坏则更换曲轴链轮。
6	正时链条动轨程序检查正时链条动轨是否损坏。如有损坏则更换正时链条动轨。
7	正时链条张紧器程序检查张紧器的柱塞与轨道接触面是否损坏。检查张紧器是否被锁止或有粘结情况。如果张紧器有个固定卡扣，则按下卡扣以压下柱塞，将合适的工具插入张紧器体的孔内，使柱塞保持在缩进位置。检查张紧器衬垫是否损坏。如有任何这类情况则更换张紧器。
8	进气相位调节器程序检查相位调节器是否损坏。如有损坏则更换调节器。
